今回は洗濯機の上に食洗機を設置するDIYの実践編です。

まだ導入するかどうか悩んでいる方は導入編を読んでいただきたいです。

実践編ではDIYの詳細を書いていきます。

Dr.さいとー
Dr.さいとー

よろしければ、Dr.さいとーのTwitterのフォローをお願いします!

こんな方のお悩み解決!

・洗濯機の上に食洗機を設置したいけど、やり方がわからない!

・洗濯機の上に食洗機を置くDIYの注意点や用意するものを知りたい!

・食洗機を導入した感想が知りたい!

この記事を書いた人
Dr.さいとー

医師:消化器外科医(外科専門医)→フリーランス内科・在宅診療医に転向。
Dr.さいとーの雑記ブログ「Give &Giブログ」で情報発信中。
資格:FP3級、簿記3級 宅建
2021年8月 マイクロ法人設立
自分の経験から皆様のお役に立てる情報をお届けいたします。
よろしくお願いします!

Dr.さいとーをフォローする
記事内

DIYの概要

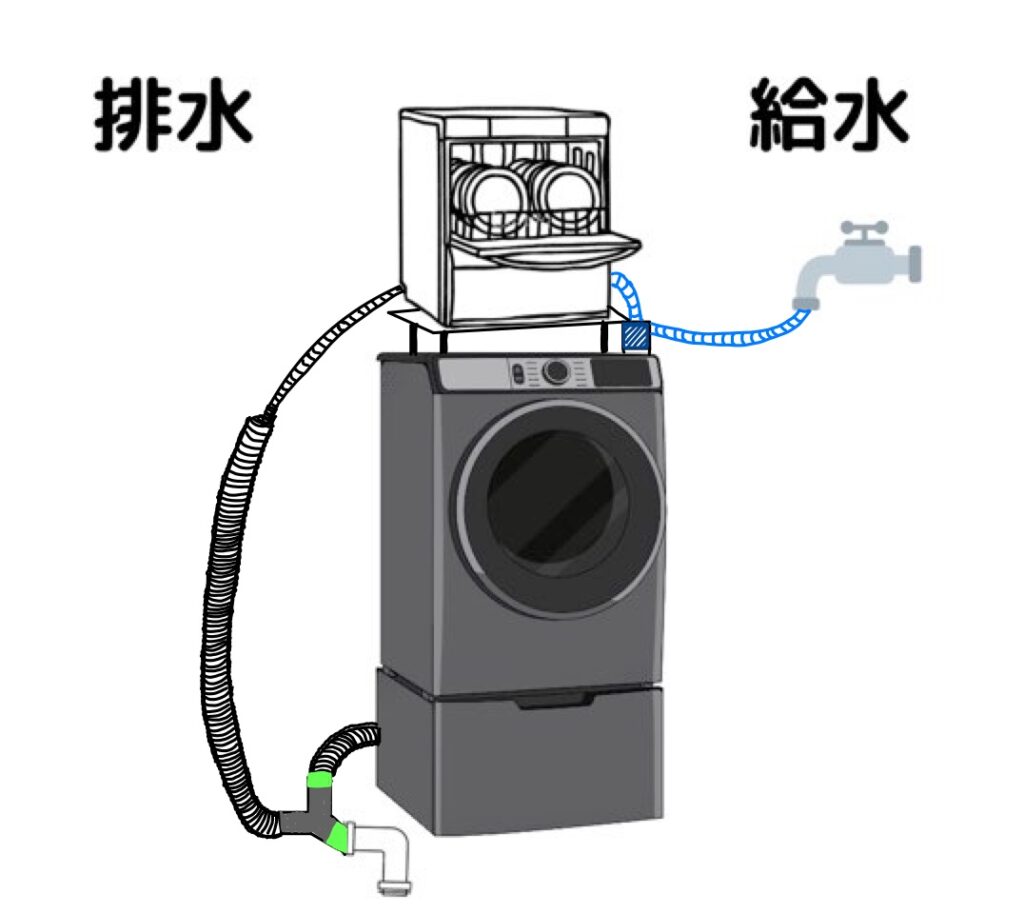

完成イメージ

完成イメージ

排水:食洗機の排水は洗濯機の排水に流します

給水:分岐水栓で食洗機も洗濯機にも同時給水する(同時に稼働できます)

手順は1.給水、2.排水、3.設置の順に進めます。

準備するもの(道具類)

カッター

・ハサミ

ニッパーペンチ

・メジャー

さいとー
Dr.さいとー

おうちにあるものでDIY可能ですが、これらの道具があると作業が楽です!

排水のDIY

購入するもの

SANEI 排水ホースY型ツギテ  2021年6月時点 ¥277

出典:Amazon

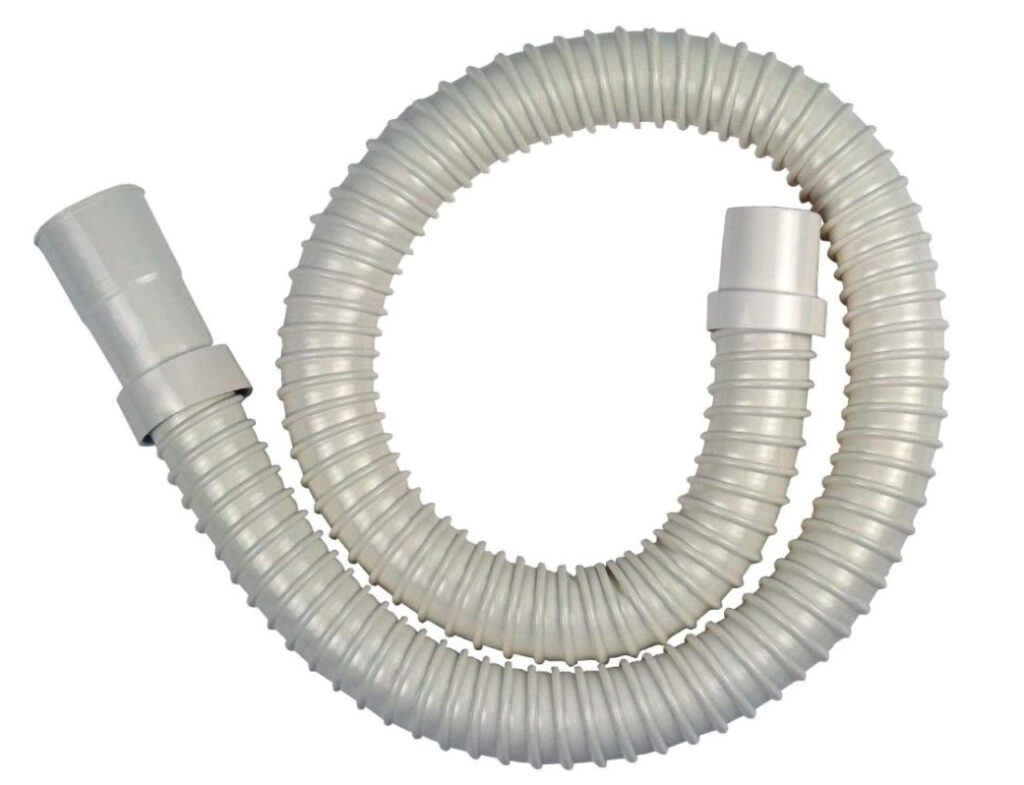

カクダイ 洗濯機排水ホース アイボリー 長さ1.5m  2021年6月現在 ¥612円

出典:Amazon



③SANEI 洗濯機排水ホース差込口 2021年6月現在 ¥228円

こちらは2つ使用します。

出典:Amazon

③がAmazonで売り切れの場合は代替品↓↓

③’カクダイ 洗濯機用 排水ホース差込口 排水ホースを延長したい時に便利 4371-1 2021年6月現在¥191円

セメダイン 塩ビパイプ用 接着剤 30ml 2021年6月現在 ¥244円

出典:Amazon

リピートタイ 300mm白 50本入り  2021年6月現在 ¥446円

出典:Amazon

排水のDIYの実践

排水のDIY

・まずホースのオスメスを理解しましょう!

・オスメスを理解して接続する手順を考えましょう!

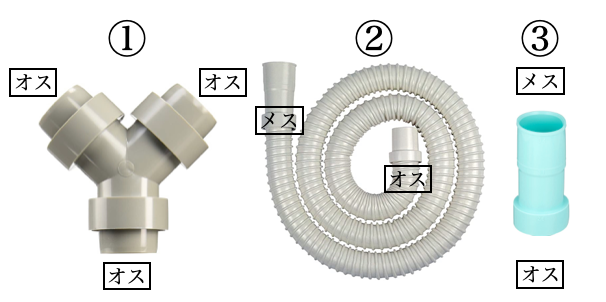

排水のホースやコネクターには差し込む部分があるオスと受けの部分があるメスがあります。

ご紹介した商品のオスメスはこのようになります。

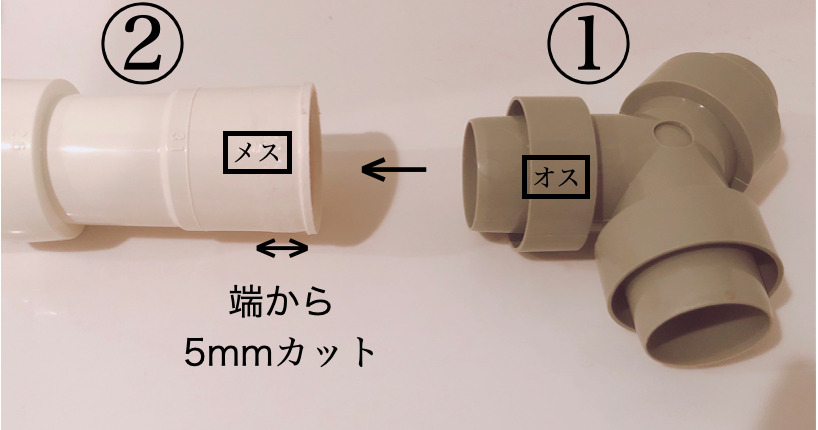

排水のDIYはまず②のホースのメス側のを5mm程カットします。

あとで本固定しますので、今は接着剤は塗らないで①と②を接続します。

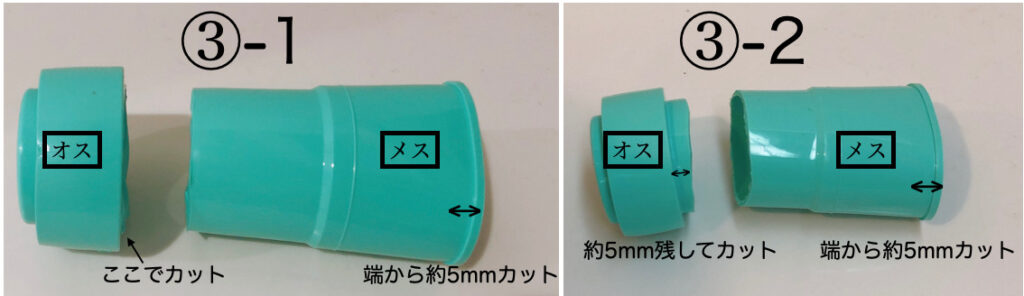

③のソフトコネクターのオス側をカッターで落とします。メス側を端から5mm程度でカットします。(③-1)

もう一つの③はオス側は端から5mm程度残してカットし、メス側も5mm程度カットします。(③-2)

次に洗濯機の排水部についているL字排水口から外し、さらにL字洗濯機のホースの接続も外します。(汚れは拭き取りましょう)

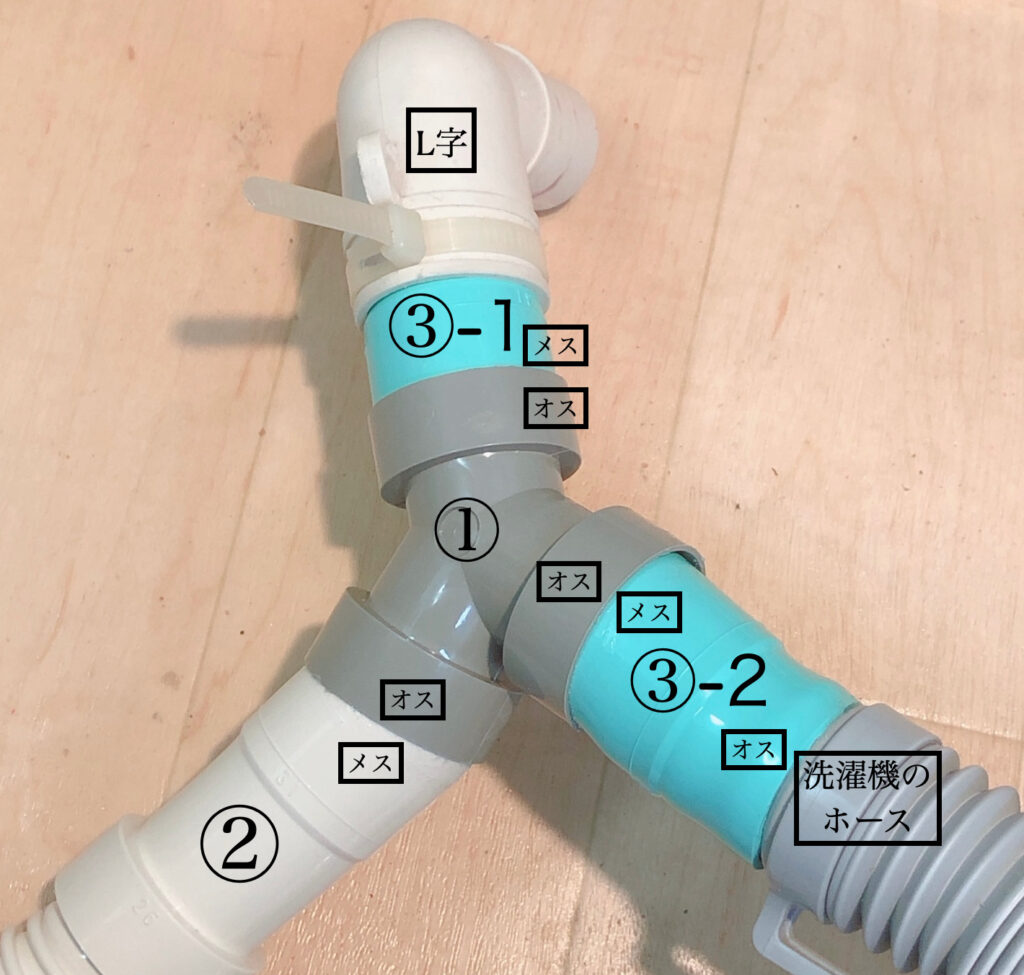

L字と①の間に③-1を接続、①と洗濯ホースの間に③−2を接着剤なしで接続します。

完成するとこのようになります。

排水の配管を考える

排水の配管

洗濯機下の収まるようにY字の向きやL字の向きを決めます。

洗濯機のファンとDIYのホース類と接触しないように注意しましょう。

洗濯機を傾けて排水部分が見える状態にし、洗濯機と防水パン(洗濯機が置いてあるプラスチックの板)と洗濯機の隙間を確認します。

作成したY字型がどの向きで入るのか、いったん排水口に接続してみましょう!

家ごとに配置が異なりますが、うちの例をご紹介します。

配置によってホースが足りない時は、②の排水ホースをもう一つ買って延長しましょう。

向きが決まれば、④の接着剤を塗って本固定します。

接着剤で固定しても、強く引っ張ると抜けるくらいの接着力ですので、念のためテープで補強します。

・ニトムズ ビニールテープ No.21 白 19mm×10m J2515 (巻き直すことも考えると3つあればOK)

強力補修ブチルテープ 防水テープ(防水性を高めたい場合はこちら)

食洗機側の接続

食洗機側の接続

・水漏れがないように丁寧に施工しましょう!

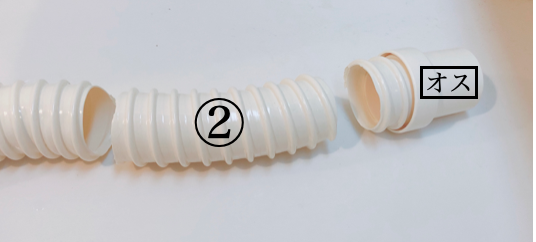

まず、②のホースのオス側の端は使いませんので、切り落とします。

次に、食洗機を洗濯機の上に乗せた時に、ホースがちょうどよくなるようにホースを切ります。(私はオスの端10〜15cm程度でした)

届かないと困るので切りすぎに注意です

②のホースと食洗機の排水ホースを接続します。

ホースの抜けや逆流防止のため、②のホースの中に食洗機の排水ホースを10cm以上深く入れます。

②の蛇腹の芯の部分を2cmほど外しておきます。(この後の固定がしやすくなります)

口径差がありますので、⑤のタッカーをしっかり締めて、抜けないように固定します。

さらにビニールテープで補強しておきます。

お疲れさまでしたー!。排水の工程は終わりです。

ここまでくれば、あと少しです!

キッズ
キッズ

次は給水ですー!

給水のDIY

給水のDIYは

手順を間違えると浴室が水浸しになってしまうので注意しましょう!

給水のDIYの準備

タカギ(takagi) 洗濯機用分岐栓 2021年6月現在  ¥1,609

 洗濯機部分の分岐栓は必須アイテムです。

出典:Amazon
タカギ(takagi) 全自動洗濯機用分岐栓 全自動洗濯機から散水用に分水 G490

+500円程でモノトーンの製品もあります↓

⑥’タカギ(takagi) 全自動洗濯機用分岐栓(SK) 全自動洗濯機から散水用に分水 モノトーン 2021年6月現在 ¥2,016円

タカギ(takagi) 全自動洗濯機用分岐栓(SK) 全自動洗濯機から散水用に分水 モノトーン

給水のDIY 実践

まず、洗濯機の水道の元栓を閉めます。(家によって元栓の形が違う場合があります)

しっかり閉めないと次の作業で水が漏れて、洗濯機の故障などにもつながりますので注意です!

こちらが開栓状態(白い部分を90°ひねると閉栓)

水が漏れないようタオルなどで包んでから、洗濯機の給水部分の接続外します。(写真左)

ホース内に残っている水を捨てて、⑥の分岐栓を接続して、再度⑥の上部にホースを接続します。(写真右)

⑥の分岐水栓は青のつまみを開け閉めすることで食洗機側に給水ができます。

現段階では⑥のつまみは閉めておきましょう。(設置完了後は常に開栓でOKです)

※食洗機の給水ホースと⑥の分岐水栓の接続は設置後です。

お疲れさまでした!給水のDIY終了です!!

ぱなっぷ(妻)
ぱなっぷ(妻)

次はいよいよ設置です!

設置のDIY

食洗機は音や振動が大きいので、クッション材を敷くのがおすすめです

ハサミやカッターで加工できます。

WAKI ポロンスポンジ粘着付 10X200X200 PON-14 2021年6月現在 ¥1,086円

出典:Amazon

ランドリーラックの上に設置する

食洗機の本体の重量は12〜20kgほどで、中に食器類入れると15kg以上になりますので、それ以上の耐重量が必要です。

耐荷重をクリアしているおすすめ商品のリンクを貼っておきます。

お使いの洗濯機ラックのサイズを確認してからご検討ください。

山善 ランドリーラック ナチュラル/ホワイト RAL-90(NA/WH)
アイリスプラザ ランドリーラック 伸縮 バスケット付き ホワイト 幅約65.5~92.5 LRP-211
川口工器 ランドリーラック ステンレス 棚 日本製 頑丈 洗濯機 ラック バスケット付き 19039 (棚2段+バスケット)

洗濯機の上に設置

食洗機用置台 2021年6月現在 ¥3,960円

出典:Amazon
パナソニック Panasonic
N-SP3 [卓上型食器洗い機専用置台]

食器洗い乾燥機用高さ調節脚(120~190mm) 2021年6月現在 ¥4,183円

出典:Amazon  パナソニック
N-SL19 食器洗い乾燥機用高さ調節脚(120~190mm)

突っ張り棒 隙間収納 ホワイト 耐荷重2kg 幅13~16cm 2021年6月現在 ¥394円

出典:Amazon

まずは⑦と⑧を組み立てます。組み立てたものを置いてみるこのようになります。

⑧の調節脚は前側にしか付きませんので、後方は蛇口の上に置くことになります。

⑦に付属しているクッションを台側に貼って、直接接触しないようにしました。

また、このままでは3点固定の状態で不安定であるため、突っ張り棒を右の後部分につけました

振動予防のために⑩のクッションを3cm×3cm程度に切ります

調整脚の下、突っ張り棒の上下給水ホースの上食洗機が台に設置する部分に貼りました。

給水ホースと分岐水栓の接続

給水ホースと分岐水栓の接続

ホースをカットして、分岐水栓へ接続します。

排水のY字を取り付けて、洗濯機の下に排水ホースを通します

排水の配管が終わったら、台の上に食洗機を置きます。

給水のDIYで後回しにしていた、給水ホースと分岐水栓の接続を行います。

出典:Amazon(左図)

食洗機付属の給水ホースをカッターでカットします。

蛇口と食洗機の距離にもよりますが、余分な部分を切り落とします。(ちょうど半分くらい)

※長さを間違えて切ってしまった場合はAmazonで購入できます。

Panasonic 給水ホース(4m) ANP1251-7245

(ロックレバーが付いている食洗機と反対側の部分は使わないので破棄してください)

⑥の分水栓とカットした食洗機の給水ホースを付属のアダプターで接続します。

これで設置のDIYは終了です!

水漏れ対策としてタオルで水栓を包んでから、⑥の分岐水栓のつまみを開けて食洗機に給水します!(漏れがなければOKです)

漏電対策をしてコンセントを刺します。

エルパ 漏電保護タップ 差込口2口 LH-151B

慎重に水道の元栓を開けます。(ドキドキ)

電源オン!!

ついたぞ〜!!

ぱなっぷ(妻)
ぱなっぷ(妻)

いやいや、コンセント入れればつくでしょ?

Dr.さいとー
Dr.さいとー

気持ちの問題だよ!気持ちの!!

まずは食器や洗剤を入れないで試運転で水漏れがないことを確認しましょう!

それで問題なければ、食器を洗いましょう。

普通の食器用洗剤は使えないのでご注意ください。

食洗機用ジョイ 食洗機用洗剤 除菌 本体 700g

食洗機用ジョイ 食洗機用洗剤 除菌 本体 700g

我が家で使っているまな板はこちら。折り曲げ可能で食洗機に収納しやすいです。

三洋化成 まな板 シートタイプ 食洗機対応 やわらかい 日本製 KKU-BK

出典:Amazon

食器を入れて、食洗機用洗剤を入れて、初稼働!(ヨッシャー!!)

食洗機は水漏れなし!洗濯機も問題なし!(やったー!!)

完成!!!!

ふぅ。。。お疲れさまでした。

洗濯機の上に食洗機を設置する DIY まとめ

今回は洗濯機の上に食洗機を設置するDIYをご紹介しました。

設置から数カ月が経過しましたが、水漏れなどのトラブルなく使用できています!

うちのような食洗機導入に困難な環境でも諦めないで、

みなさんの生活が豊かになってくれることを願っています!!

詳しく説明していたら長文になってしまいました。

このブログが参考になった!実際にDIYしてみた!という方は

励みになりますので、関連記事の下のコメント欄にお気軽にコメントをお願いします!

PVアクセスランキング にほんブログ村

以上、Dr.さいとーでした。

おまけ 後日談 1年食洗機を使ってのレビュー

Q:食洗機導入後の感想は?

A:控えめに言って最高です。笑

  導入に消極的だった妻も今では「これなしでは生活できない」と行っています。

  私のドヤ顔も言わずもがなです。笑

Q:食洗機を洗濯機の上に直接置いて大丈夫?

2年間使ってみて稼働には問題ありませんが、洗濯機の上に若干の凹みができてしまいました。(泣

洗濯機ごめんね、頑張れー!笑

Q:使ってみてのDIYの改善点はある?

A:蓋を開けていればある程度乾くので、うちでは乾燥機能はほぼ使っていません。

  乾燥機能なしの食洗機にすれば、さらに予算を抑えられたと思います。

Q:振動は気になる?

A:洗濯機の脱水の時に食洗機に蓋が空いていると、中の食器が少しガタガタいいます。蓋を閉めれば特に気になりません。

Q:水漏れは大丈夫?

A:今の所水漏れは一回も発生していません。
